回转支承主要有哪些分类?组成及分类

时间:2021-08-05 17:03:51 点击:2214 次 来源:洛阳隆达轴承有限公司
  在挖掘机,起重机,打桩机等上面都要用到回转支承轴承,并且,不同地方使用的回转支承种类还不完全一样,那么,回转支承主要有哪些分类?各个类别的回转支承都有哪些特点你呢?下面是小编为大家做出的总结,我们一起来看一下。


  一、回转支承的结构组成


  回转轴承也称为转盘轴承,还可以叫回转支承轴承,也有人称这样的轴承为:旋转支承 。总的来说,这种轴承主要由外圈(有齿或无齿)、密封带 、滚动体(滚球或滚柱)、加油嘴、堵塞、堵塞销、内圈(有齿或无齿)、隔离块或保持架和安装孔(丝孔或光孔)几个部位组合而成的。


回转支承主要有哪些分类


  二、回转支承的分类



  1、单排四点接触球式回转轴承


  单排四点接触球式回转轴承由两个座圈组成,结构紧凑、重量轻、钢球与圆弧滚道四点接触,能同时承受轴向力、径向力和倾翻力矩。回转式输送机、焊接操作机、中小型起重机和挖掘机等工程机械均可选用。

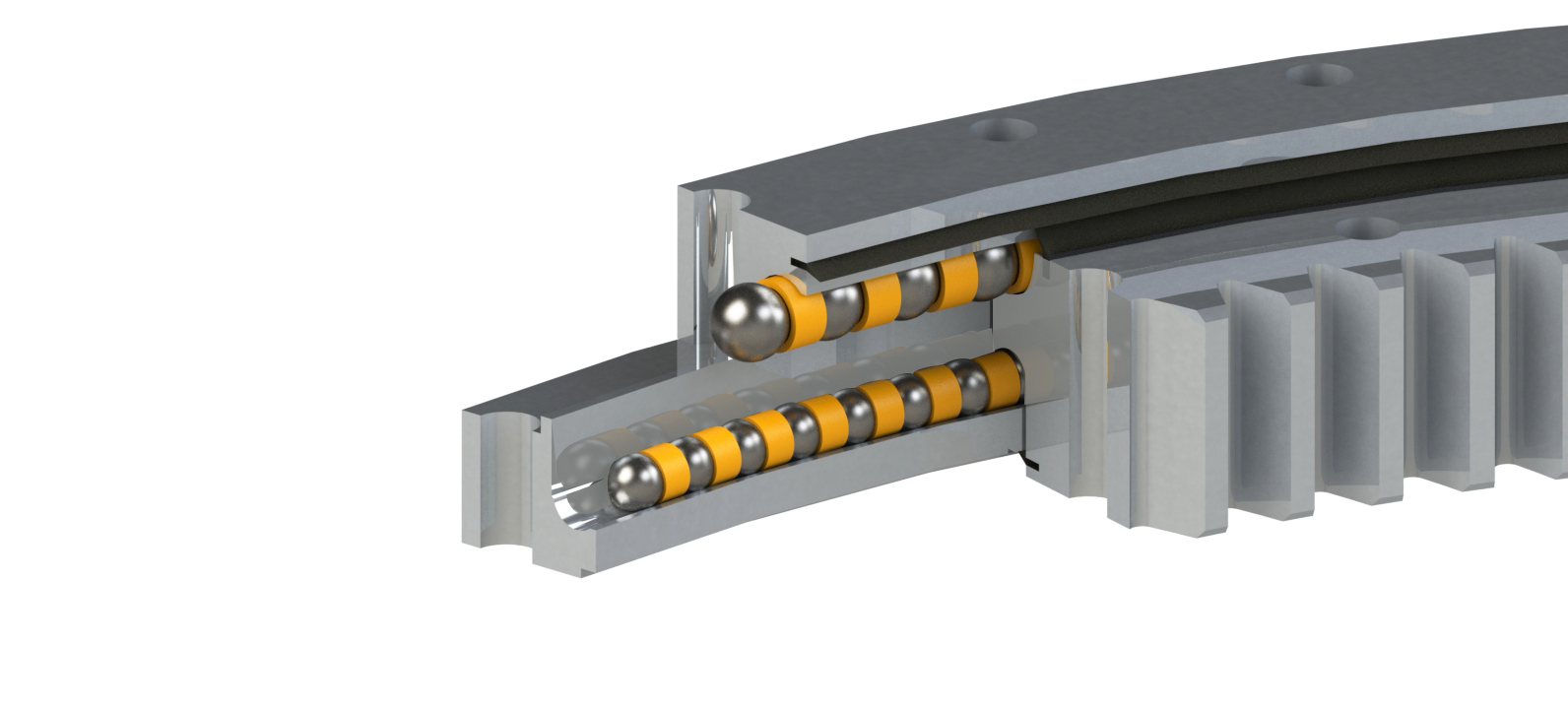

  2、双排异径球式回转轴承


  双排球式回转支轴承有三个座圈,钢球和隔离块可直接排入上下滚道,根据受力状况,安排了上下两排直径不同的钢球。这种开式装配非常方便,上下圆弧滚道的承载角都为90°,能承受很大的轴向力和倾翻力矩。当径向力大于0.1倍的轴向力时,滚道须特殊设计。双排异径球式回转支承的轴向、径向尺寸都比较大,结构紧固。特别适用于要求中等以上直径的塔式起重机,汽车起重机等装卸机械上。


  3、单排交叉滚柱式回转轴承


  单排交叉滚柱式回转轴承,由两个座圈组成,结构紧凑、重量轻、制造精度高,装配间隙小,对安装精度要求高,滚柱为1:1交叉排列,能同时承受轴向力、倾翻力矩和较大的径向力,被广泛地用于起重运输,工程机械和军工产品上。


  4、三排滚柱式回转轴承承


  三排滚柱式回转轴承有三个座圈,上下及径向滚道各自分开,使得每一排滚柱的负载都能确切地加以确定。能够同时承受各种载荷,是四种产品中承载能力比较大的一种,轴、径向尺寸都较大,结构牢固,特别适用于要求较大直径的重型机械,如斗轮式挖掘机、轮式起重机,船用起重机、港口起重机,钢水运转台及大吨位汽车起重机等机械上。


  5、轻型系列回转轴承


  轻型回转轴承具有与普通回转支承相同的结构形式,重量轻,转动灵活。广泛应用于食品机械、灌装机械、环保机械等领域。


  6、单排四点接触球式回转轴承


  单排四点接触球式回转轴承由两个座圈组成,结构紧凑、钢球与圆弧滚道四点接触。主要用于汽车起重机、塔式起重机、挖掘机、打桩机、工程作业车、雷达扫描设备等承受倾翻力矩、垂直轴向力、水平倾向力作用的机械上。


  以上就是小编为大家总结的回转支承主要有哪些分类,回转支承的组成及分类全部内容了,我们了解到回转支承常见的种类有单排四点接触球式回转轴承,双排异径球式回转轴承,单排交叉滚柱式回转轴承,三排滚柱式回转轴承,轻型系列回转轴承,单排四点接触球式回转轴承等,不同的回转轴承特点及应用范围不尽相同,大家需要注意一下,另外我们洛阳隆达轴承有限公司在销售质量好的回转支承的时候也会为大家提供一些回转支承的相关知识,大家有需要可以随时电话联系我们。
